Mulino a urto Serie JCF - JCFF
La famiglia delle macchine serie JCF si combina per dare ai diversi settori di applicazione la massima flessibilità e modularità di strumentazione, per questo motivo, alla semplice costruzione meccanica della macchina, applichiamo un abito impiantistico che varia e completa le ottime caratteristiche meccaniche con i sistemi elettronici più aggiornati, dal punto di vista tecnologico, con interfacce di facile e agevole utilizzo.
Caratteristiche macchina
Il mulino di macinazione e selezione serie JCF è un nuovo equipaggiamento combinato, composto da una parte macinante a geometria orizzontale e da un cestello di selezione in un'unica macchina di costruzione compatta.
La pezzatura massima consentita del materiale in ingresso è di 15 mm, la finezza del prodotto in uscita dalla macchina varia da 8 a 150 μ.
Questo sistema è universalmente applicabile per la maggior parte dei prodotti aventi una durezza massima di circa 3,5 Mohs.
È anche adattabile alla polverizzazione di materiali aventi una durezza di 7 Mohs se costruita con appositi materiali resistenti all'usura.

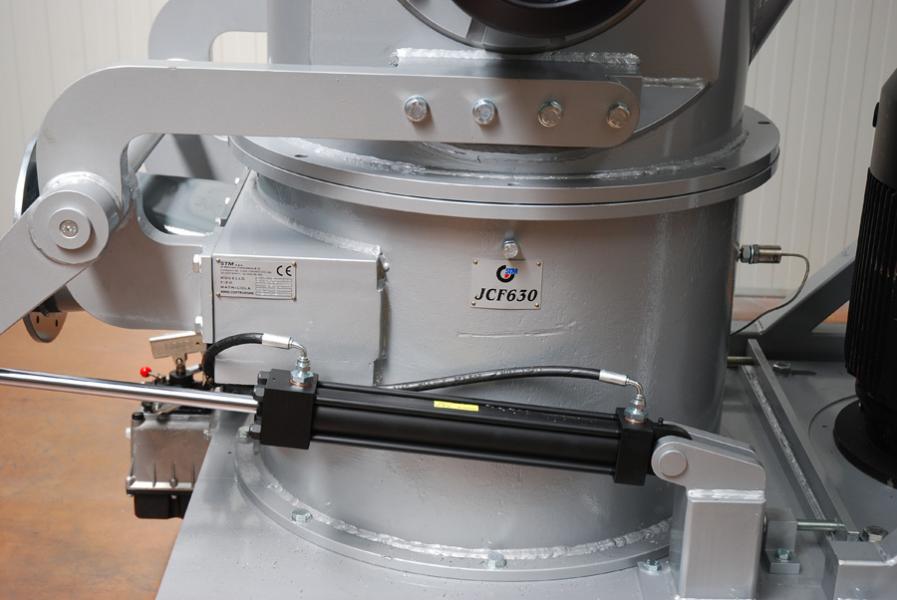

La macchina è facilmente apribile per controlli, pulizia e manutenzione in quanto è equipaggiata con un meccanismo pneumatico che facilita l'apertura della camera di macinazione e di classificazione.
Principio di funzionamento
Il prodotto da macinare è alimentato nella camera di macinazione dall'alto, tramite una coclea di dosaggio a portata variabile, e poi da valvola a stella che introduce il prodotto direttamente al centro della camera di impatto, dove la particelle si urtano tra loro e contro le parti macinanti.

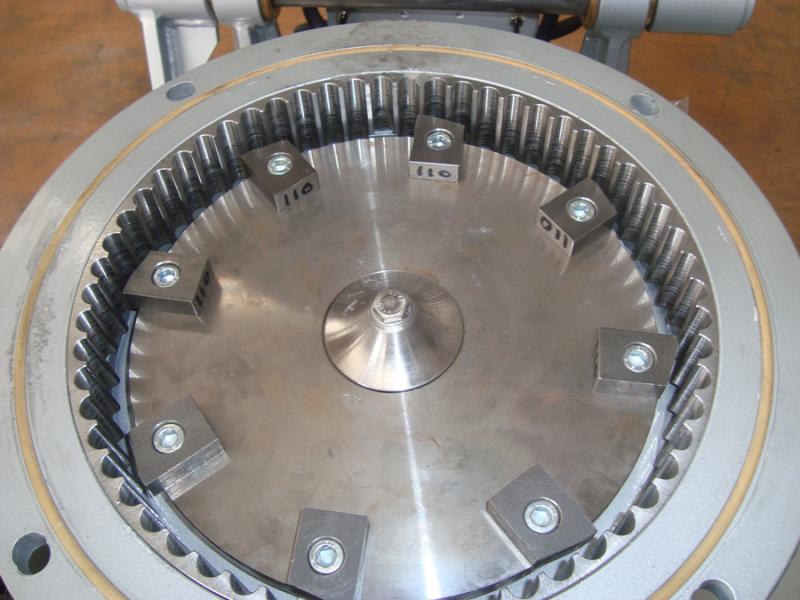

Per avere un effetto macinante maggiore, il materiale viene sottoposto a collisione, sfregamento e taglio nello spazio tra gli organi di macinazione e la corazza dentata di rivestimento.
Il materiale macinato è convogliato attraverso i flussi d'aria di aspirazione del ventilatore verso il classificatore ultra-fine, a geometria variabile della velocità di rotazione. attraversando quella di selezione
Attraversando gli spazi il cestello selettore, il materiale la cui finezza non ha ancora raggiunto i valori richiesti viene spinto dal classificatore nella camera di macinazione per un'ulteriore ciclo macinante, il prodotto che viene invece convogliato e aspirato nella tubazione di trasporto ha esattamente la finezza desiderata, senza scarti di produzione, o perdita di materiale.
Vantaggi operativi
Basato sulla stessa tecnologia:
- Massima efficienza energetica
- Bassa emissione acustica
- Minima manutenzione
- Macchina compatta, minimo ingombro
- Elevata affidabilità e qualità del sistema
- Facilità di pulizia e manutenzione
- Affidabilità
- Macinazione di un'ampia gamma di materiali
Dati generici macchina*
Il mulino di macinazione e selezione serie JCF è una macchina di macinazione e selezione, abbinata ad un ventilatore di trasporto per l'utilizzo del bicarbonato di sodio come reagente nelle centrali di termo combustione in generale.
È un mulino ideale per gli impianti di depurazione degli inquinanti gassosi, che utilizzano bicarbonato di sodio, o che stanno passando dalla calce al bicarbonato di sodio e hanno un revamping degli apparati di abbattimento, questo mulino compatto garantisce ottime rese ed il minimo delle variazioni degli allestimenti esistenti.
Taglia JCF | Potenza Totale Installata | Potenza Totale Assorbita | Produzione oraria | Inquinante | Granulometria | Flusso Aria | Pressione | Rumorosità |
---|---|---|---|---|---|---|---|---|
KW | KW | Range - kg/h | mc/h | mmH2O | dBA | |||
300 | 18,4 | 16,6 | 10 ÷ 250 | HCl | d.90 < 30µm d.50 < 15µm |
800,0 | 500,0 | < 75 |
SOx | d.90 < 20µm d.50 < 5µm |
|||||||
400 | 29,2 | 26,3 | 40 ÷ 450 | HCl | d.90 < 30µm d.50 < 15µm |
1500,0 | 800,0 | < 75 |
SOx | d.90 < 20µm d.50 < 5µm |
|||||||
600 | 64,2 | 57,8 | 100 ÷1000 | HCl | d.90 < 30µm d.50 < 15µm |
2700,0 | 800,0 | < 75 |
SOx | d.90 < 20µm d.50 < 5µm |
|||||||
800 | 98,0 | 88,2 | 100 ÷1400 | HCl | d.90 < 30µm d.50 < 15µm |
4700,0 | 1000,0 | < 75 |
SOx | d.90 < 20µm d.50 < 5µm |
|||||||
1000 | 129,0 | 116,1 | 100 ÷ 1800 | HCl | d.90 < 30µm d.50 < 15µm |
6000,0 | 1000,0 | < 75 |
SOx | d.90 < 20µm d.50 < 5µm |
Impianto completo di sistema di dosaggio (A) con mulino di macinazione (B), e successiva depolverazione del micronizzato (C), grazie al trasporto del flusso di materiale dalla macchina al filtro mediante ventilatore di aspirazione (D).
Questo sistema flessibile e modulare offre la possibilità a valle dell'impianto di macinazione di avere un sistema di insaccaggio e/o una propulsione del prodotto, ideale per il trasporto di materiali micronizzati con una multi tubazione, ipotizzabile inserire differenti sistemi di dosaggio integrati ad un unico impianto macinante.
Taglia JCFF | Potenza Totale Installata | Potenza Totale Assorbita | Produzione oraria | Granulometria | Flusso Aria | Pressione | Rumorosità |
---|---|---|---|---|---|---|---|
KW | KW | Range - kg/h | mc/h | mmH2O | dBA | ||
300 | 17,5 | 15,8 | 10 ÷ 250 | d.90 < 30µm d.50 < 15µm |
800,0 | 500,0 | < 75 |
400 | 44,5 | 40,1 | 40 ÷ 450 | d.90 < 30µm d.50 < 15µm |
1500,0 | 800,0 | < 75 |
600 | 101,0 | 90,9 | 100 ÷1000 | d.90 < 30µm d.50 < 15µm |
2700,0 | 800,0 | < 75 |
800 | 125,0 | 112,5 | 100 ÷1400 | d.90 < 30µm d.50 < 15µm |
4700,0 | 1000,0 | < 75 |
1000 | 202,0 | 181,8 | 100 ÷ 1800 | d.90 < 30µm d.50 < 15µm |
6000,0 | 1000,0 | < 75 |
Possibilità di abbinare l'impianto JCFF ai prodotti della serie microdosatori:
*Dati riferiti all'utilizzo di Bicarbonato di Sodio grado Tecnico
